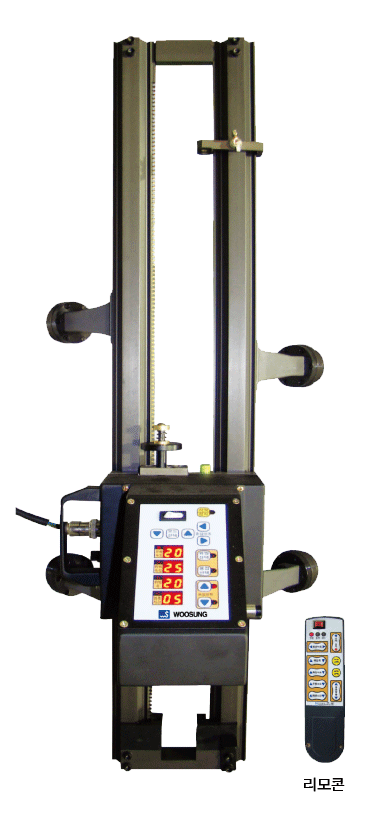

[WS-700]
| Division | Item | Specification |
|---|---|---|
| 몸체 | 크기 | 144 × 360 × 860 (mm) |
| 중량 | BODY 4.5 Kg, RAIL 4 Kg | |
| 주행 방식 | RACK, PINION 기어방식 GUIDE RAIL (Gear method) | |
| 주행 속도 | 0 ~ 600 mm / min | |
| 탈부착 | 소형 고정식 MAGNET 90° 방향 (Small fixing magnet 90° direction) | |
| 주행모터 및 감속기 | 2단감속, 1단 42각 일반 감속기 2단 웜 감속기 (Double column reduction, One column 42 square general reduction and double column worm reduction) | |
| 원점복귀 | 클러치에 의한 최단시간 원점복귀 | |
| 위버 | 모터 | 2상 스테핑모터 |
| 감속기 | 고정밀 2단 유성감속기 (1 / 250) (Precision planetary gearbox of double cdumn - 1 / 250) 정지 및 허용토크 10 N/m (Nominal output torque) BACKLASH 5 arc - min 이하 (5 arc - min less) |
|
| 제어부 및 무선리모컨 | 제어방식 | 고속 8 bit 마이크로 컨트롤러 (High speed 8 bit micro controller) 펄스에 의한 위치 제어 (Position control for phase ) |
| 통신방식 및 거리 | 데이터 양방향 통신 방식 (Both direction data communication type) 반경 30 m 이내 (In the radius of 30 m) |
|
| 입력전원 | 단상 AC220 V (One phase AC 220 V) AC220 V → DC24 V 전환 장치 내장 (Converter interior equipment) |
|
| 위빙속도 / 멈춤시간 | 2400 mm / min 120회 / 분 (time/min), 0 〜 5초 (sec) | |
| 중심이동 | 위빙 동작 중에도 중심이동 각도 조절 기능 (Angle adjustment function of moving the center on weaving motion) 별도 기계 구성없이 리모컨으로 이동 가능 (Possibility moving by remote control without machinery organization of others) |
